Kuparijohdin PVC-eristetty kierretty pari, suojattu joustava kaapeli

Yilan Kaapelitehdas Syvä ymmärryksemme signaalin eheydestä tekee tästä muokattavissa olevasta, korkealaatuisesta kuparijohtimesta valmistettu PVC-eristeinen kierretty pari-suojattu joustava kaapeli ihanteellisen tarkkuussignaaliliitäntöihin teollisuusautomaatiossa, tietoturvaviestinnässä ja muissa aloissa.

Mikä on kuparijohtimella varustettu PVC-eristetty kierretty pari, suojattu taipuisa kaapeli?

RVSP-kaapelimme, joka tunnetaan myös nimellä Copper Conductor PVC Insulated Twisted Pair Shielded Flexible Cable, on korkean suorituskyvyn kaapeli, joka on suunniteltu erityisesti häiriönestosignaalin siirtoon. Se ei ole tavallinen virtajohto, sen ydintehtävä on varmistaa pienjännite-, matalavirta-analogisten tai digitaalisten signaalien puhtaus ja vakaus monimutkaisessa sähkömagneettisessa ympäristössä. Ainutlaatuisen rakennesuunnittelunsa ansiosta se voi tehokkaasti vaimentaa melua.

Olennaista tietoa

Johtimen poikkipinta-ala: yleinen, kuten 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm² jne.

Ydinten lukumäärä: yksiytiminen, kaksiytiminen (kierretty pari) tai moniytiminen yhdistelmä.

Suojaustila: alumiinifoliosuojaus, punottu suojaus tai komposiittisuojaus voidaan valita häiriön voimakkuuden mukaan.

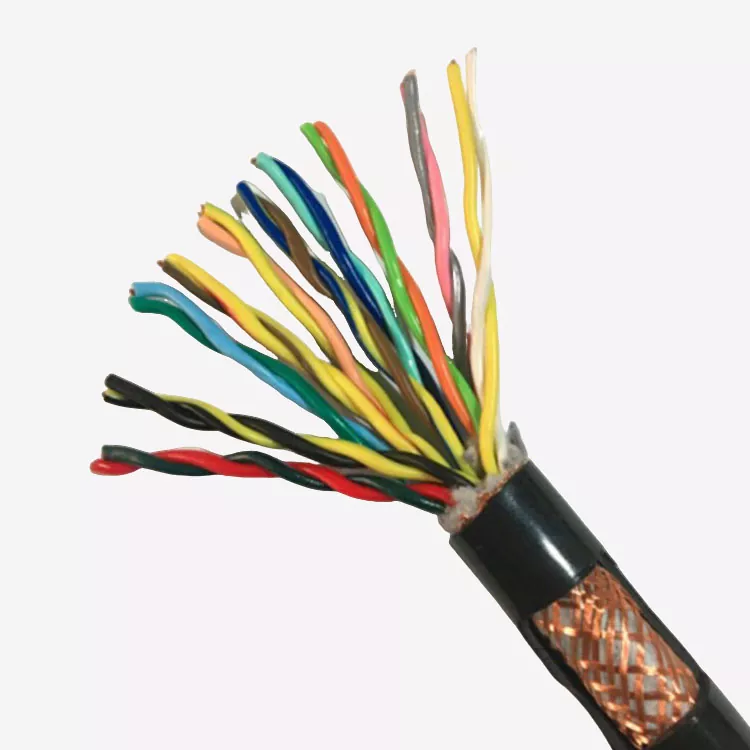

Rakenteelliset ominaisuudet

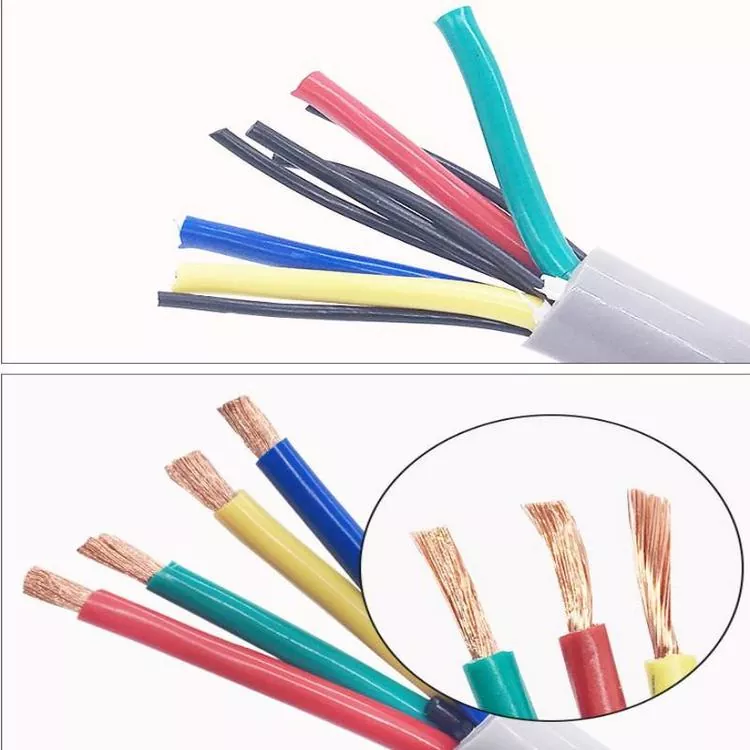

1. Johdin: säikeistetty monisäikeisellä pehmeällä hapettomalla kuparilangalla, mikä varmistaa kaapelin suuren joustavuuden ja erinomaisen johtavuuden sekä helpottaa joustavaa johdotusta laitteen sisällä tai kaappissa.

2. Eristys ja sydämen rakenne: Kierretty parirakenne jokaiselle sydänparille, joka on ensimmäinen puolustuslinja kuparijohdin PVC-eristetyn kierretyn parin suojatun taipuisan kaapelin häiriöitä vastaan. Kierretyt parit voivat vähentää merkittävästi parien välistä sähkömagneettista kytkentää ja ulkoisia magneettisia häiriöitä.

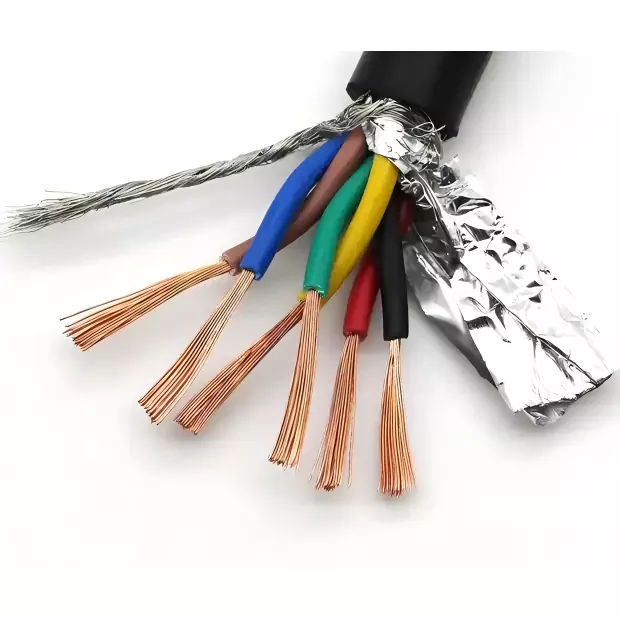

3. Suojaus: Kierretyssä parissa kääritään yksi tai useampi suojakerros (kuten alumiinifolio tai kuparilankaverkko). Tämä "sähkömagneettisen suojan" kerros muodostaa toisen ja vahvemman puolustuslinjan, joka voi tehokkaasti absorboida ja ohjata ulkoisia sähkömagneettisia häiriöitä (EMI/RFI) signaalin vääristymisen estämiseksi.

4. Suojus: Uloin kerros on PVC-suoja, joka tarjoaa mekaanisen suojan, kulutuskestävyyden ja tietyn öljyn- ja korroosionkestävyyden sisäiselle tarkkuusrakenteelle ja sopii erilaisiin teollisuusympäristöihin.

Tärkeimmät ominaisuudet

1. Häiriöiden estokyky: yhdistettynä kierretyn parin rakenteeseen ja suojakerrokseen, joka tarjoaa kaksinkertaisen suojan, erityisesti suunniteltu monimutkaiseen sähkömagneettiseen ympäristöön.

2. Suuri joustavuus ja helppo asennus: Monisäikeinen ohut kuparilankajohdin tekee kuparijohtimen PVC-eristetystä kierretystä parista suojatusta joustavasta kaapelista helppo taivuttaa, sopii asennustilanteisiin, joissa vaaditaan liikkuvaa tai kiinteää taivutusta.

3. Ympäristöön sopeutuvuus: PVC-materiaali tarjoaa tietyn öljynkestävyyden ja korroosionkestävyyden, mikä täyttää yleisten teollisuusympäristöjen vaatimukset.

4. Nimellisjännite: 300/500V, suunniteltu pienjännitemerkinantolaitteille.

Sovellusskenaariot

1. Teollisuusautomaatiojärjestelmä: liitä PLC, taajuusmuuttaja, anturi, instrumentti, lähetä avainohjaus- ja palautesignaalit.

2. Viestintä- ja turvallisuusala: valvontakameroiden signaaliliitäntä, kulunvalvontajärjestelmät, äänilähetykset, tiedonkeruulaitteet.

3. Tarkkuuslaitteet: lääketieteelliset laitteet, testaus- ja mittauslaitteet ja muut korkeaa suojaustehoa vaativat tilat.
