XLPE-eristetty STA PVC -vaippainen alumiinikaapeli

Ammattilaisena kaapelivalmistajana Yila Kaapelitehtaan XLPE-eristeinen STA PVC -vaippainen alumiinikaapeli soveltuu erityisen hyvin kiinteään asennukseen, jossa vaaditaan mekaanista suojausta ja projektin kokonaiskustannuksia valvotaan.

Mikä se on?

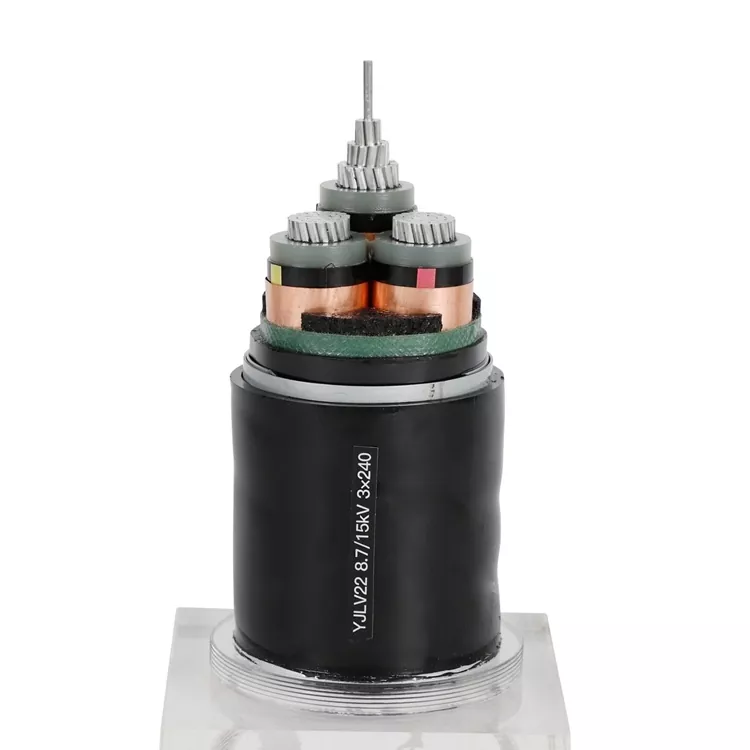

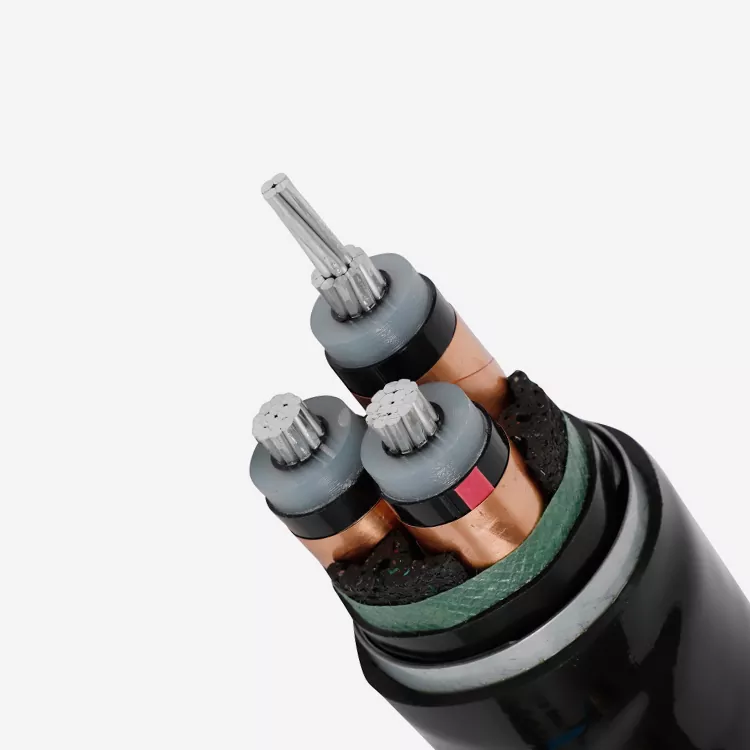

YJLV22 XLPE -eristetyn STA PVC -vaippaisen alumiinikaapelin välinen ydinero on "22", joka tarkoittaa "kaksoisteräsnauhapanssaria". Tavallinen kaapeli pelkää painetta, pelkää iskua, pelkää puremaa, suorassa hautaamisessa, kuluvassa putkessa tai monimutkaisissa olosuhteissa korkeamman riskin teollisuusympäristössä. Ja YJLV22-kaapelimme monikerroksisen suojarakenteen sisältä ulospäin ratkaisevat pohjimmiltaan nämä ongelmat:

Alumiinijohdin: Kevyt, kustannustehokas, monisäikeinen joustavuuden ja vetolujuuden varmistamiseksi.

XLPE-eristys: pitkäaikainen sallittu käyttölämpötila jopa 90°C, vakaa sähköinen suorituskyky ja pitkä käyttöikä.

Teräsnauhapanssari (ydinsuojaus): tarjoaa erittäin korkean puristuskestävyyden, iskunkestävyyden ja ulkoisen voiman vaurioiden kestävyyden.

PVC-sisävuori ja ulkovaippa: Vahvistaa eristystä ja vastustaa ympäristön korroosiota.

Miksi valita Yila Cablen XLPE-eristetty STA PVC -vaippainen alumiinikaapeli?

Mekaaninen suoja ja kestävyys

Kuinka voin varmistaa, että kaapeli on turvallinen ankarissa olosuhteissa? Eli käytä kaksoisteräsvyöpanssaria. Tämä panssarikerros antaa XLPE-eristetyn STA PVC -vaippaisen alumiinikaapelin kestämään merkittävää ulkoista painetta ja iskuja, olipa kyseessä sitten maaperän laskeutuminen, rakennusvirhe tai jyrsijöiden puremat. Tämä tekee siitä erityisen sopivan huoltovapaisiin tai vaikeasti ylläpidettäviin suoraan haudattuihin projekteihin ja vähentää huomattavasti ulkoisten vaurioiden aiheuttamaa vikaantumisriskiä ja myöhemmän ylläpidon kustannuksia.

Kustannustehokas

Alumiinijohtimilla on huomattavia paino- ja kustannusetuja kuparijohtimiin verrattuna. Pitkän matkan, kiinteän asennuksen suuri poikkileikkaus voi tehokkaasti vähentää materiaalikustannuksia sekä asennus- ja kuljetusvaikeuksia.

Vaikka alumiinin johtavuus on hieman alhaisempi kuin kuparilla, ampacity-vaatimus voidaan tyydyttää kohtuullisella poikkileikkauksen kasvulla. Yhdessä sen ylivoimaiseen mekaaniseen suojaukseen, kokonaiskustannukset (hankinta + asennus + huolto) ovat erittäin kilpailukykyiset.

Korkea sähkö- ja lämpöteho

XLPE-eristys tarjoaa erinomaisen sähköisen suorituskyvyn, sen pitkäkestoinen lämpötilankestoluokitus 90 °C ja lyhytaikainen ylikuormituskyky 130 °C takaavat XLPE-eristetyn STA PVC -vaippaisen alumiinikaapelin vakaan toiminnan erilaisilla kuormituksilla.

Hyvä ympäristön korroosionkestävyys

PVC-vaippamateriaali, voi saavuttaa hyvän korroosionestovaikutuksen.

Ammattimainen asennusopas

Asennusmenetelmä:

Paras suoraan hautaamiseen, sopii myös putkistojen, kaapelikaivantojen ja siltojen asennukseen.

Tärkeimmät huomiot:

Mekaanisten vaurioiden ehkäisy: vältä liiallista taipumista ja terävien esineiden naarmuuntumista panssarikerroksen asennuksen aikana. Pienin taivutussäde saa olla vähintään 15 kertaa kaapelin ulkohalkaisija.

Suoran hautauksen pääkohdat: kaivantopohjan tulee olla tasainen ja kivitön, kaapelin ylä- ja alapuolelle tulee pehmusteena ja suojakerroksena olla pehmeää maaperää tai hienoa hiekkaa, jonka paksuus on 100 mm, ja suojalevyt on peitettävä. Hautaussyvyys ei saisi olla yleensä alle 0,7 metriä.

Kosteudenkestävä tiivistys: kaapelin liitin ja liitos on tiivistettävä tiukasti, jotta kosteus ei pääse tunkeutumaan panssarirakoon ja vaikuttamaan eristyksen suorituskykyyn.

Maadoitus: panssarikerros on maadoitettava luotettavasti turvallisuuden varmistamiseksi.
